產品特點
◆ 整機可定制高端釉面電鍍，多種色彩可選，以搭配各色調環境；
◆ 整機高端刨槽工藝，接縫美觀；
◆ 采用獨家的上蓋防指紋烤漆設計，區別普通的閘機，人過后不會在閘機留下指紋；
◆ 機蓋高檔黑色覆棉抗凝露；
◆ 機箱上蓋邊緣契合有軟制的膠條，能做到防割傷，給用戶高級的體驗；
◆ 標配82mm風扇負壓排風，有效降溫、除濕，減少故障率；
◆ 每通道默認5對紅外對射保護，上方3對，下方2對，對幼童、小推車等有良好保護；標配漏電開關；
◆ 主副控制器，標配聯機線及膨脹螺絲；
◆ 高硬度紙箱包裝，長短途運輸無需打木架；
◆ 通過主控板上的內置小按盤，可編程設備的運行狀態；
◆ 機械防夾、紅外感應防夾功能，在伸縮臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時后再次復位(直到復位為止),力度小(≤2Kg)；
◆ 非法闖入、尾隨報警，反向闖入閘門自動關閉；
◆ 具有自動復位功能，開閘后，在規定的時間內行人未通行時，系統將自動取消行人的此次通行權限，復位時間為1S～60S可調(系統默認時間為10S),斷電后通道自動敞開(符合消防要求)，上電通道自動關閉；
◆ 紅外感應復位，紅外感應防夾功能；
◆ 可與門禁系統、消費系統、電子門票系統、生物識別系統、靜電測試儀等多種設備相銜接；
◆ 可單向或雙向控制人員進出，紅外感應進、出通道；
技術參數
|
列表 |
DNCT-TD303 |
|
|
基本參數
|
外觀尺寸 |
1200*200*1000mm（長*寬*高） |
|
生產工藝 |
全電腦數控激光切割 |
|
|
機箱材質 |
304不銹鋼，整機刨槽，整機足1.26mm |
|
|
機箱工藝 |
鈑金模具成型 |
|
|
翼板材料 |
透明亞克力/紅藍亞克力/軟翼/翼中翼 |
|
|
紅外對數 |
標準5對 |
|
|
通道寬度 |
600mm/翼中翼900mm; |
|
|
開閘時間 |
小于1-2s |
|
|
通行速度 |
常開40人、常閉25人 |
|
|
通訊接口 |
RS485 |
|
|
通訊距離 |
小于1200m |
|
|
信號輸入 |
干接點信號或12V電平信號（有效信號為脈沖信號有效持續時間大于等于50ms驅動電流最小10mA） |
|
|
工作電壓 |
AC220V±10% |
|
|
工作溫度 |
-25℃~70℃ |
|
|
相對濕度 |
≤95%，無凝露（常溫下） |
|
|
工作溫度 |
-15度~50度 |
|
|
環境要求 |
防水機型，可室內外使用 |
|
|
額定功率 |
小于120W |
|
|
電機 |
直流有刷，機械遇阻反彈 |
|
|
額定電壓 |
DC24V |
|
主機板接線圖
從機板接線圖
主機板
|
功能 |
標識 |
說明 |
|
消防聯動 |
|
外接消防信號開閘 |
|
防夾紅外接口 |
VCC GND 防夾 |
|
|
邏輯紅外接口 |
Vcc gnd 左紅外 右紅外 |
|
|
限位接口 |
Vcc gnd 右到位 零位 左到位 |
|
|
電池接口 |
電池+ 電池- |
|
|
電源接口 |
24V GND |
從機板取電 |
|
主電機接口 |
|
24v電機接口 |
|
語音接口 |
|
外接喇叭 |
|
備用12V接口 |
VCC GND |
電機相線和霍爾線接入 |
|
頂蓋燈接口 |
VCC G R GND |
外接箭頭指示燈 |
|
備用12V接口 |
VCC GND |
電機相線和霍爾線接入 |
|
開閘接口 |
右開 公共 左開 |
外部線控信號接入 |
|
聯機線接口 |
開閘 頂燈 頂燈 GND 左到位 零位 右到位 12V 從單機 |
主輔機聯機線 |
從機板
|
功能 |
標識 |
說明 |
|
備用12V接口 |
VCC GND |
電機相線和霍爾線接入 |
|
限位接口 |
Vcc gnd 右到位 零位 左到位 |
|
|
從電機接口 |
|
24v電機接口 |
|
聯機線接口 |
開閘 頂燈 頂燈 GND 左到位 零位 右到位 12V 從單機 |
主輔機聯機線 |
|
開閘接口 |
|
外部線控信號接入 |
|
備用12V接口 |
VCC GND |
電機相線和霍爾線接入 |
|
頂蓋燈接口 |
VCC G R GND |
外接箭頭指示燈 |
|
備用12V接口 |
VCC GND |
電機相線和霍爾線接入 |

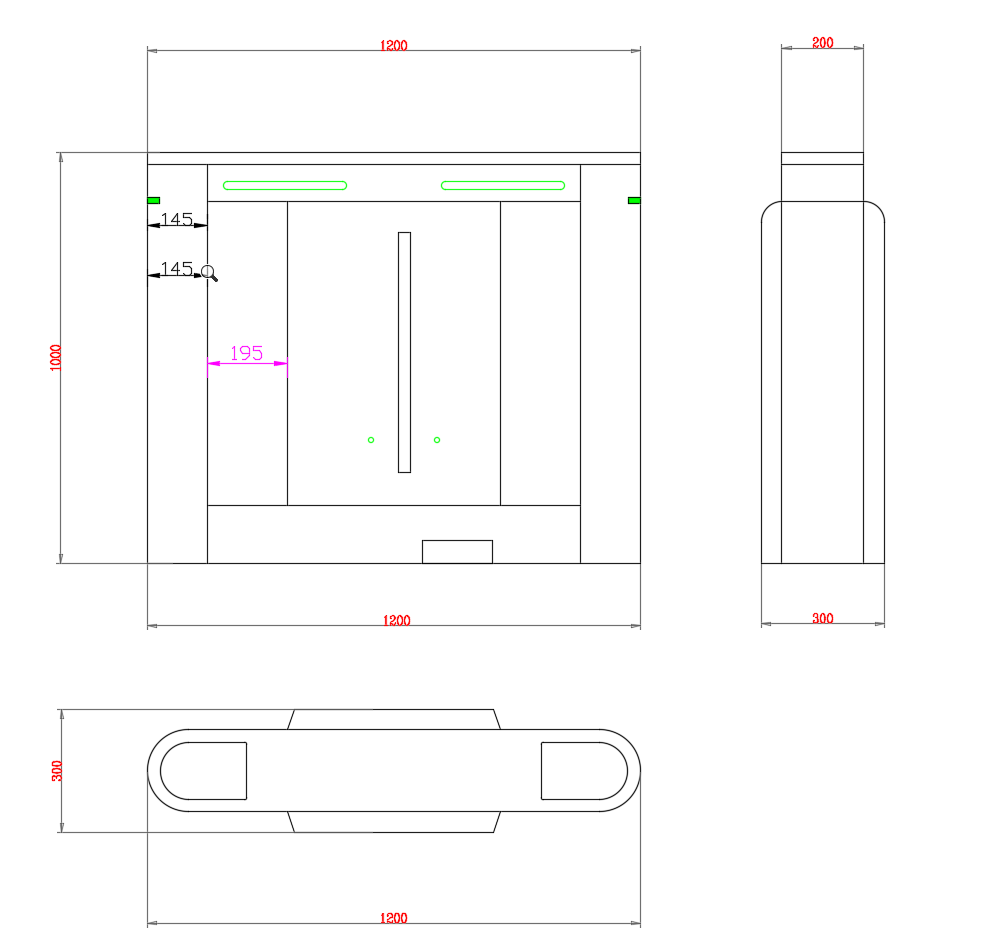

尺寸圖
